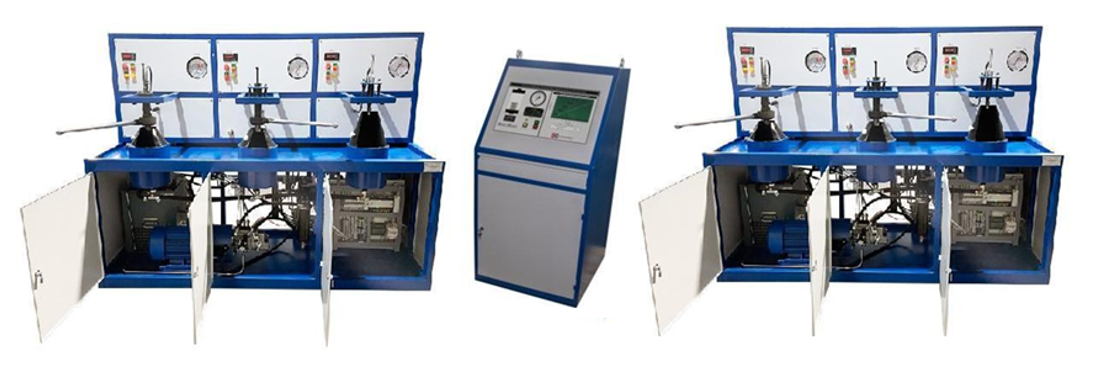

Проведена модернизация автоматизированного стенда для контроля распылителя на гидроплотность СТ.441439.114
В ходе модернизации стенда была полностью пересмотрена система подачи топлива. В настоящее время используется ТНВД, обеспечивающий стабильную подачу топлива к испытуемым распылителям в соответствии с заданными параметрами.
Программное обеспечение было обновлено для полной автоматизации испытаний и исключения влияния человеческого фактора. Задача оператора теперь сводится только к установке распылителя на стенд, после чего испытания проводятся автоматически.
Конструкция стенда также была оптимизирована: уменьшены габаритные размеры, а испытательная позиция позволяет проводить переналадку для работы с распылителями разных типов.
Первые модернизированные стенды уже смонтированы, проведена пусконаладка и введены в эксплуатацию на участках Заказчиков.
Стенд предназначен для проверки распылителей на гидроплотность, для этого контролируется время падения давления с заданных значений для каждого типа распылителей, согласно техническим требованиям. Создание давления производится с помощью насоса высокого давления с электроприводом.
Для обеспечения удобства и оперативности предусмотрена возможность работы на одном из мест, с автоматизированной переналадкой. Автоматизация процесса испытаний, осуществляется за счёт применения гидравлический кранов с пневмоприводом.
Для поддержания температуры рабочей жидкости в стенде предусмотрен чиллер.
Технология испытания распылителя должна осуществляться в соответствии с техническими требованиями чертежей и ГОСТ 10579.
Система управления оборудованием автоматическая на базе ПК. Панель оператора цветная с выводом параметров на экран (время, режим работы, частота оборотов, давление, температура и т.д.)
Программное обеспечение стенда позволяет производить:
| № | Параметры | Ед. изм. | Значение |
| 1 | Давление в системе | МПа (кгс/см’) | 49,0 (500) |
| 2 | Количество мест | шт. | 6 |
| 3 | Напряжение питания | В | 380±10% |
| 4 | Мощность привода | кВт | 7,5 |
| 5 | Температура топлива | °С | 20±2 |
| Наименование | Количество | |
| 1 | Силовой стол с приводом | 1 шт. |
| 2 | Пульт управления | 1 шт. |
| 3 | Эксплуатационная документация | 1 комплект |
| 5 | Протокол первичной аттестации | 1 шт. |
| 6 | Программа методики аттестации | 1 шт. |
