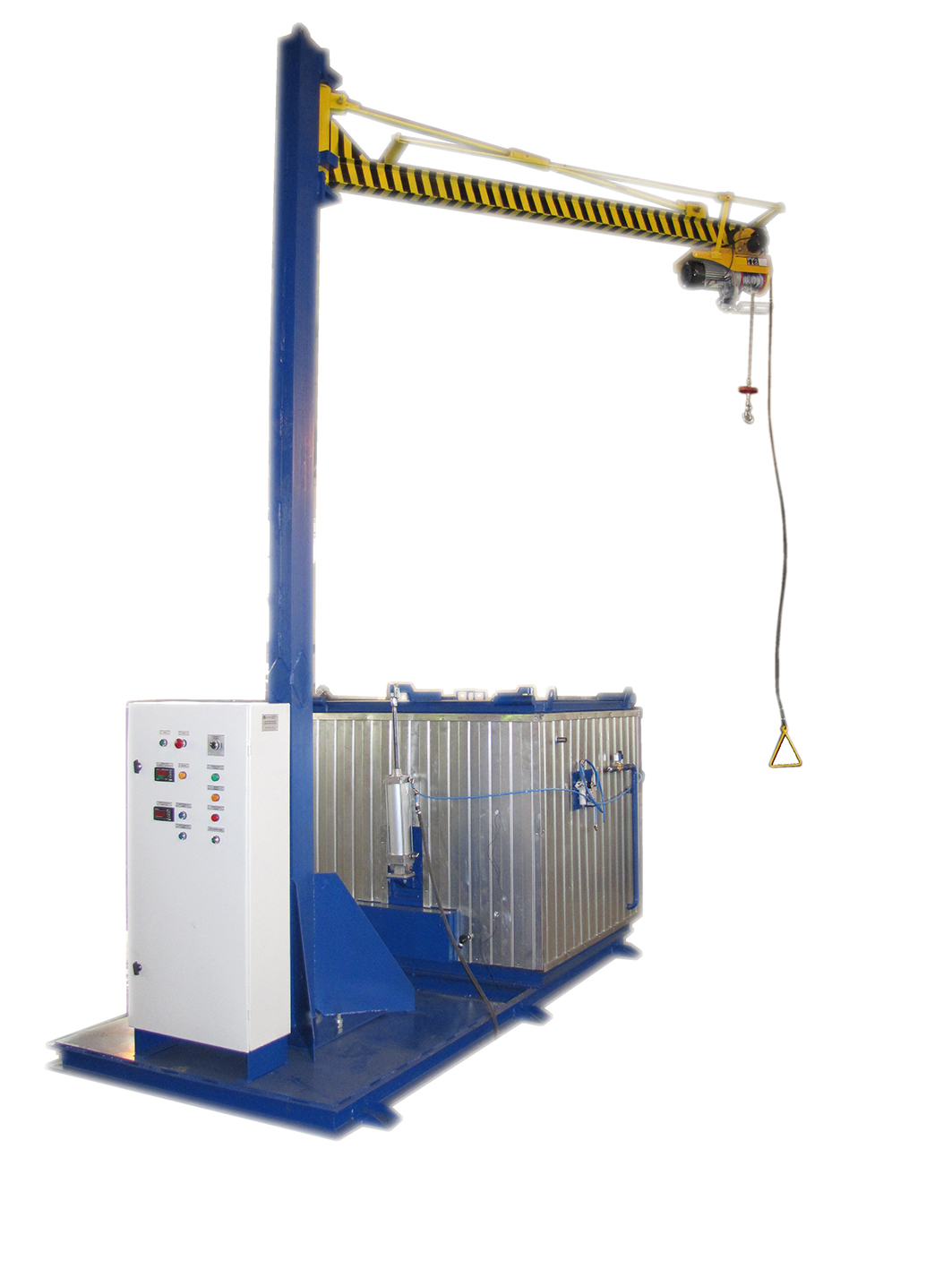

Моечная машина рам тележек локомотивов предназначена для очистки рам тележек и других крупногабаритных деталей от грязи, смазки и лакокрасочного покрытия с использованием моющей жидкости под высоким давлением. Она оснащена механизмом загрузки и выгрузки транспортировочной тележки, системой подготовки моющего раствора, системой подачи моющего раствора.
Моечная машина работает по замкнутому циклу подачи моющего раствора, который после использования стекает в баки под камерой. Нагрев моющего раствора осуществляется ТЭНами, а температура поддерживается в пределах 60–90 °С. В машине используется система насосов, напорных рамп с форсунками, которые обеспечивают обмывку деталей со всех сторон. Транспортировочная тележка автоматически движется взад-вперед, что позволяет равномерно очищать поверхность установленных на ней деталей.
Моечная машина отличается высокой производительностью, обеспечивая высокое качество очистки, что позволяет снизить трудозатраты и улучшить условия труда оператора.
Система защиты, установленная на машине, предотвращает травмы и аварии, обеспечивая безопасность работы. Управление осуществляется с пульта управления, что обеспечивает удобство и надежность в работе.
Регулярное техническое обслуживание и проверка всех компонентов позволяют поддерживать работоспособность машины и продлевать ее срок службы.
| Наименование параметра |
Значение |
| Потребляемая мощность, кВт не более |
165 |
| Напряжение питающей сети, В |
380 |
| Частота питающего напряжения, Гц |
50 |
| Тип моечной машины |
струйная, проходная |
| Рекомендуемый тип моющего раствора |
лабомид 102 |
| Система водоснабжения |
замкнутый цикл |
| Температура моющего раствора, 0С |
75 — 90 |
| Нагрев моющего раствора |
ТЭНы |
| Мощность потребляемая ТЭН |
90 |
| Количество электронасосных агрегатов, шт |
3 |
| Потребляемая мощность электронасосных агрегатов, кВт |
70 |
| Количество баков |
2 |
| Привод подъема ворот |
Электромеханический |
| Мощность, потребляемая на привод ворот, кВт |
1,1 |
| Привод транспортировочной телеги |
Электромеханический |
| Мощность, потребляемая на привод транспортировочной телеги, кВт |
2,2 |
| Грузоподъемность транспортировочной телеги, т |
3 |
| Скорость перемещение транспортировочной телеги, м/с |
0,1 |
| Диаметр трубы, подводящей воздух |
DN15 |
| Диаметр трубы, подводящей воду |
DN20 |
| Диаметр трубы, отводящей отработанный моющий раствор |
DN100 |
| Для системы фильтрации расход подводимого воздуха, не менее м3/ч |
120 |
| Давление ополаскивающей жидкости, не менее, кгс/см2 |
3 |
| Давление моющей жидкости, кгс/см2 |
6 |
| Давление подводимого воздуха, кгс/см2 |
4 |
| Масса, кг |
6050 |
| Габаритные размеры, не менее |
6400х4300х2800 |
* Технические характеристики уточняются в техническом задании, в зависимости от очищаемых деталей.
| Наименование | Кол-во |
| Моечная машина рам тележек | 1 шт. |
| Шкаф управления | 1 шт. |
| Электронасосный агрегат | 3 шт. |
| Гидроциклон | 1 шт. |
| Вентиляционная установка | 2 шт. |
| Транспортировочная телега | 1 шт. |
| Кабель подключения | 1 комп. |
| Эксплуатационная документация | 1 комп. |
* Комплект поставки согласовывается в техническом задании.
Точная стоимость Моечной машины рам тележек и крупногабаритных узлов локомотивов (СТ.443134.603) рассчитывается индивидуально в зависимости от комплектации и объёма заказа. Для получения коммерческого предложения оставьте заявку на сайте или позвоните нам.
Срок изготовления Моечной машины рам тележек и крупногабаритных узлов локомотивов (СТ.443134.603) составляет до 120 дней. Точные сроки уточняются при оформлении заказа в зависимости от текущей загрузки производства.
На Моечную машину рам тележек и крупногабаритных узлов локомотивов (СТ.443134.603) предоставляется гарантия 12 месяцев с возможностью продления. Гарантийное обслуживание включает устранение производственных дефектов без дополнительной оплаты.
Моечная машина рам тележек и крупногабаритных узлов локомотивов может быть адаптирован под конкретные требования заказчика: тип локомотива, серию, особенности эксплуатации. Для обсуждения технического задания свяжитесь с нашими инженерами.
В комплект поставки Моечной машины рам тележек и крупногабаритных узлов локомотивов (СТ.443134.603) входит: паспорт изделия, руководство по эксплуатации, техническое описание, сертификаты. Полный перечень документации уточняется при заключении договора.
Завод «Стандарт» выполняет шефмонтаж и пусконаладочные работы для Моечной машины рам тележек и крупногабаритных узлов локомотивов (СТ.443134.603) на территории заказчика. Услуга включает установку, подключение и демонстрацию работы оборудования для персонала и первичные испытания.
Рабочая зона машины рассчитана на рам тележек основных серий тепловозов и электровозов, эксплуатируемых на сети ОАО «РЖД». Точные рабочие размеры по длине, ширине и высоте задаются при проектировании под конкретный парк депо. Завод «Стандарт» изготавливает машины под нестандартные габариты по запросу.
Рама тележки подаётся на тележке-транспортёре или с помощью мостового крана — в зависимости от комплектации. Машина оснащается стыковочными устройствами под стандартный кран-балочный захват или специализированную кантующую тележку. Интерфейс сопряжения согласовывается при проектировании.
Расход определяется объёмом рабочей камеры и режимом циркуляции. Система рециркуляции позволяет существенно снизить расход раствора и воды по сравнению с однократной проточной мойкой. Конкретные данные по расходу приводятся в технических условиях на изделие.
Система форсунок обеспечивает омывание рамы с нескольких сторон, включая труднодоступные зоны — гнёзда подшипников, отверстия под шкворень, накладки. Угол и расположение форсунок рассчитываются при проектировании с учётом геометрии конкретных рам. При необходимости предусмотрена вращающаяся балка с форсунками.
Точная стоимость Моечной машины рам тележек и крупногабаритных узлов локомотивов (СТ.443134.603) рассчитывается индивидуально в зависимости от комплектации и объёма заказа. Для получения коммерческого предложения оставьте заявку на сайте или позвоните нам.
Срок изготовления Моечной машины рам тележек и крупногабаритных узлов локомотивов (СТ.443134.603) составляет до 120 дней. Точные сроки уточняются при оформлении заказа в зависимости от текущей загрузки производства.
На Моечную машину рам тележек и крупногабаритных узлов локомотивов (СТ.443134.603) предоставляется гарантия 12 месяцев с возможностью продления. Гарантийное обслуживание включает устранение производственных дефектов без дополнительной оплаты.
Моечная машина рам тележек и крупногабаритных узлов локомотивов может быть адаптирован под конкретные требования заказчика: тип локомотива, серию, особенности эксплуатации. Для обсуждения технического задания свяжитесь с нашими инженерами.
В комплект поставки Моечной машины рам тележек и крупногабаритных узлов локомотивов (СТ.443134.603) входит: паспорт изделия, руководство по эксплуатации, техническое описание, сертификаты. Полный перечень документации уточняется при заключении договора.
Завод «Стандарт» выполняет шефмонтаж и пусконаладочные работы для Моечной машины рам тележек и крупногабаритных узлов локомотивов (СТ.443134.603) на территории заказчика. Услуга включает установку, подключение и демонстрацию работы оборудования для персонала и первичные испытания.
Вариант 2 имеет расширенную рабочую зону или иные конструктивные решения по системе подачи деталей — конкретные отличия определяются при проектировании под условия депо. Завод «Стандарт» разрабатывает несколько вариантов исполнения, чтобы заказчик мог выбрать оптимальное сочетание производительности, габаритов и стоимости.
Насосные агрегаты и нагреватели подобраны из надёжных серийных изделий с подтверждённым ресурсом. Регламент ТО и периодичность замены расходных элементов прописаны в руководстве по эксплуатации. Сервисная поддержка завода обеспечивает поставку запасных частей в течение всего срока службы.
Да, по запросу машина комплектуется интерфейсами для передачи данных о цикле мойки (время, температура, концентрация раствора) в систему управления участком. Это позволяет фиксировать параметры мойки в электронном журнале ремонта.
Машина подключается к водоснабжению, канализации и электросети депо. Требования к параметрам подключения (давление воды, сечение кабеля, заземление) приводятся в паспорте и монтажном чертеже. Завод «Стандарт» оказывает помощь в согласовании технических условий на подключение.
