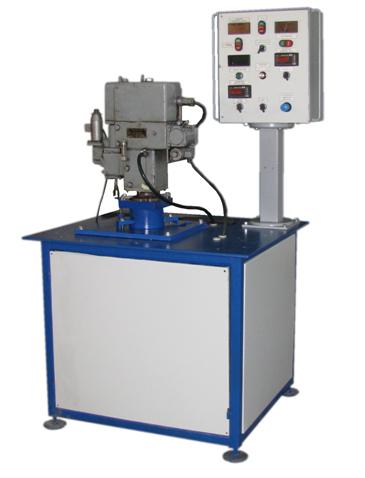

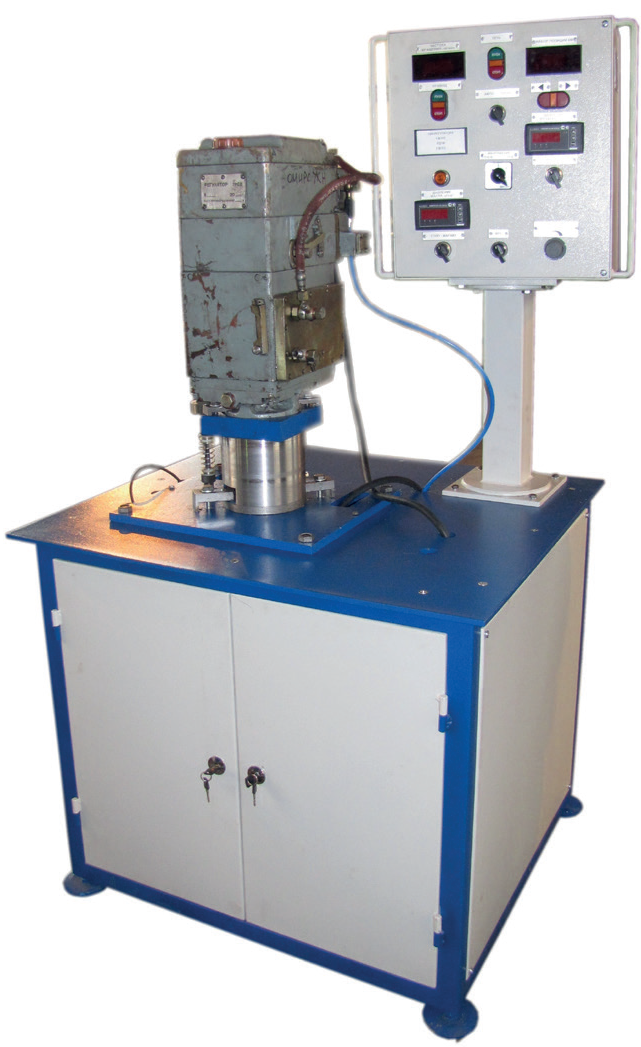

Автоматизированный стенд обкатки РЧО (регуляторов частоты вращения и мощности) дизелей предназначен для регулировки электронных регуляторов частоты вращения и мощности (ЭРЧМ30Т) после ремонта и сборки в условиях локомотивных депо и ремонтных заводов.
ЭРЧМ30 устанавливается на тепловозы 2ТЭ25, 2ТЭ70, 2ТЭ116, ТЭП70.
Стенд позволяет проводить проверку работоспособности следующих основных частей регулятора:
— исполнительного устройства (ИУ);
— блока управления (БУ);
— блока питания (БП).
|
Технические характеристики: |
|
| Наименование параметра |
Значение |
| Потребляемая мощность, не более, кВт |
3 |
| Напряжение питающей сети, В |
380 |
| Частота питающей сети, Гц |
50 |
| Частота вращения, не более, об/мин |
1500 |
| Давление сжатого воздуха, МПа |
0,05 до 1,2 |
| Обратная связь регулятора с электродвигателем привода |
Бесконтактная аналоговая |
| Габаритные размеры стенда |
950х800х1900 |
| Масса, кг |
400 |
|
Комплект поставки** |
|
| Наименование |
Кол-во |
| стенд для обкатки электронных регуляторов частоты вращения и мощности; |
1 шт. |
| элементы для крепления регулятора частоты вращения и мощности на позиции обкатки; |
1 комп. |
| блок питания для управления поворотным электромагнитом ИУ; |
1 шт. |
| частотомер; |
1 шт. |
| блок питания для проверки БУ; |
1 шт. |
| генератор сигналов низкой частоты; |
1 шт. |
|
источник питания и нагрузочное устройство для проверки БП; |
1 комп. |
|
измерительные приборы и датчики. |
1 комп. |
* Типы испытуемых регуляторов согласовываются с техническом задании.
** Комплект поставки согласовывается в техническом задании.
Предприятие, куда отгружена эта модель. Полный перечень поставок — по запросу.
Точная стоимость Автоматизированного стенда настройки и обкатки регуляторов частоты вращения (РЧО) Эрчм30та (СТ.441439.101Э) рассчитывается индивидуально в зависимости от комплектации и объёма заказа. Для получения коммерческого предложения оставьте заявку на сайте или позвоните нам.
Срок изготовления Автоматизированного стенда настройки и обкатки регуляторов частоты вращения (РЧО) Эрчм30та (СТ.441439.101Э) составляет: до 120 дней. Точные сроки уточняются при оформлении заказа в зависимости от текущей загрузки производства.
На Автоматизированный стенд настройки и обкатки регуляторов частоты вращения (РЧО) ЭРЧМ30Т (СТ.441439.101Э) предоставляется гарантия 12 месяцев с возможностью продления. Гарантийное обслуживание включает устранение производственных дефектов без дополнительной оплаты.
Автоматизированный стенд настройки и обкатки регуляторов частоты вращения (РЧО) ЭРЧМ30Т может быть адаптирован под конкретные требования заказчика: тип локомотива, серию, особенности эксплуатации. Для обсуждения технического задания свяжитесь с нашими инженерами.
В комплект поставки Автоматизированного стенда настройки и обкатки регуляторов частоты вращения (РЧО) Эрчм30та (СТ.441439.101Э) входит: паспорт изделия, руководство по эксплуатации, техническое описание, сертификаты. Полный перечень документации уточняется при заключении договора.
Завод «Стандарт» выполняет шефмонтаж и пусконаладочные работы для Автоматизированного стенда настройки и обкатки регуляторов частоты вращения (РЧО) Эрчм30та (СТ.441439.101Э) на территории заказчика. Услуга включает установку, подключение и демонстрацию работы оборудования для персонала и первичные испытания.
Стенд предназначен для настройки и обкатки электронных регуляторов частоты вращения ЭРЧМ30Т, применяемых на тепловозах ТЭМ18ДМ и аналогах. Это современный электронный регулятор с программируемыми характеристиками.
Стенд взаимодействует с контроллером регулятора через интерфейс связи. Параметры настройки вводятся через панель стенда или ноутбук с программой настройки. Это обеспечивает точность задания характеристик по сравнению с механическими регуляторами.
Стенд контролирует точность поддержания частоты вращения на всех позициях контроллера, скорость реакции на изменение нагрузки, работу защитных функций (отключение при разносе, превышении температуры). Параметры сравниваются с требованиями ОАО «РЖД».
Стенд поддерживает работу с актуальными версиями программного обеспечения ЭРЧМ30Т. При обновлении прошивки регулятора завод «Стандарт» обновляет программы стенда. Обновления ПО для стендов поставляются бесплатно в рамках гарантийного и постгарантийного обслуживания.
