Завод специализированного оборудования «Стандарт»

Кантователь для ремонта компрессоров типа КТ-6 СТ.442353.326

Ваш технический специалист
Копнин Сергей Леонидович
коммерческий директор

+7 (3812) 61-01-88

+7 (3812) 61-01-Показать

Отправить заявку

    Срок изготовления:

    до 120 дней
    Гарантия:
    Гарантия 12 месяцев с возможностью продления
    Доставка:
    транспортной компанией,
    ж/д доставка,
    самовывоз (г. Омск)
    Распечатать Скачать каталог оборудования ЗСО PDF Скачать образец договора

    Назначение оборудования

    Кантователь предназначен для удобства проведения ремонтных работ компрессора типа КТ-6 в условиях локомотивных депо и локомотиворемонтных заводов. Он обеспечивает безопасное и эффективное вращение компрессора в различные положения, что упрощает доступ к узлам и агрегатам для их демонтажа, осмотра, ремонта или замены.

    Устройство оснащено прочными креплениями и механизмами, предотвращающими случайное смещение или повреждение оборудования. Кантователь значительно сокращает время на подготовку компрессора к ремонту, повышает точность выполнения работ и снижает риск травматизма персонала.

    Технические характеристики:
    Наименование параметра Значение
    Питание стенда:

    — напряжение, В

    — частота питающего напряжения, Гц

    — число фаз.



    380

    50

    3
    Привод Электромеханический
    Мощность потребляемая на привод 0,55  кВт
    Угол наклона, о 45
    Габаритные размеры, мм, не более 1100х800х1300
    Масса, кг, не более 300



    • фиксация компрессора в удобном положении;
    • защита от случайного нажатия органов управления кантователя;
    • вращение вокруг собственной оси на 3600.
    Комплект поставки*
    Наименование Кол-во
    Кантователь 1 шт.
    Технологическая площадка 1 шт.
    Пульт управления 1 шт.
    Эксплуатационная документация 1 комп.

    * Комплект поставки согласовывается в техническом задании.

    • Для установки кантователя необходимо специальное основание (фундамент), на котором он будет закреплён с помощью анкерных болтов.
    • Кантователь должен располагаться в зоне действия грузоподъемного механизма.
    • Подвод сжатого воздуха 4-го класса чистоты в соответствии со стандартом DIN ISO 8573-1, либо 3-го класса в соответствии с ГОСТ 17433-80, а также давление сжатого воздуха должно быть в диапазоне от 6 кгс/см2 до 8 кгс/см2.
    ТЕГИ кантователь

    Связанное оборудование

    Стенд для проведения испытаний компрессоров ВВ-07/8
    Автоматизированный стенд для обкатки испытания компрессоров СТ.441199.501

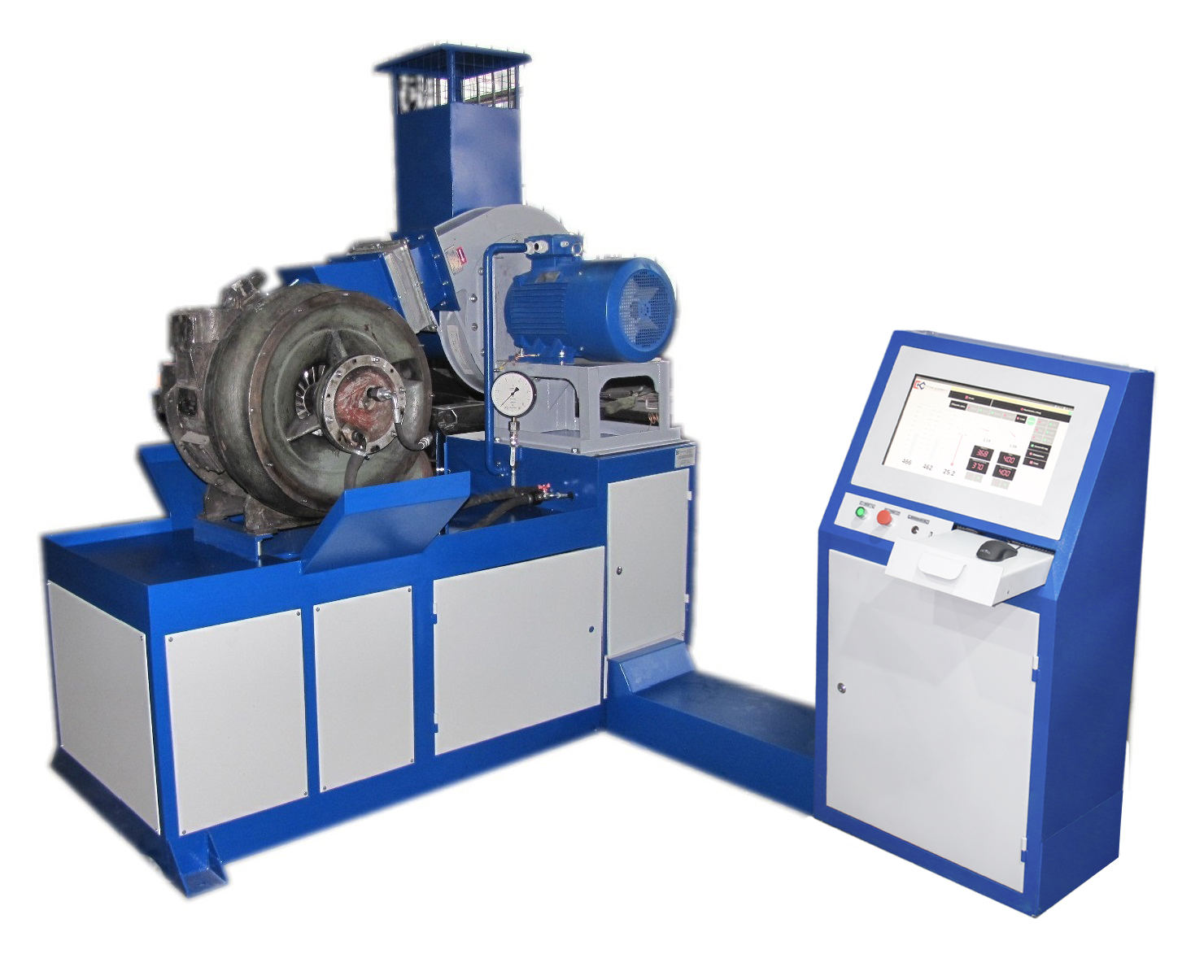

    Автоматизированный стенд холодной обкатки турбокомпрессора ТК-30 СТ.441439.532-1

    Часто задаваемые вопросы

    Основные технические характеристики СТ.442353.326: — напряжение, В; — частота питающего напряжения, Гц; Мощность потребляемая на привод | 0,55 кВт; Габаритные размеры, мм, не более | 1100х800х1300; Масса, кг, не более | 300. Полный перечень — в паспорте изделия и на странице каталога.

    Кантователь обеспечивает поворот компрессора в диапазоне, необходимом для доступа ко всем элементам при проведении ремонтных работ. Угол поворота фиксируется стопорным устройством с защитой от самопроизвольного вращения.

    Если нужен универсальный кантователь, то в установочной плите есть дополнительные отверстия для крепления (сменных переходных адаптеров нет).

    Кантователь устанавливается на ровный бетонный пол без специального фундамента. Крепление осуществляется анкерными болтами. Требования к несущей способности пола и зоне обслуживания приводятся в монтажном чертеже, входящем в комплект документации.
