Стенд предназначен для проверки и регулировки подачи топлива насосов Д49.107спч-2, Д49.107спч-4 в условиях ремонтных локомотивных депо и локомотиворемонтных заводах.
Топливные насосы подвергаются обкатке и проверке подачи топлива после проведения ремонтных работ.

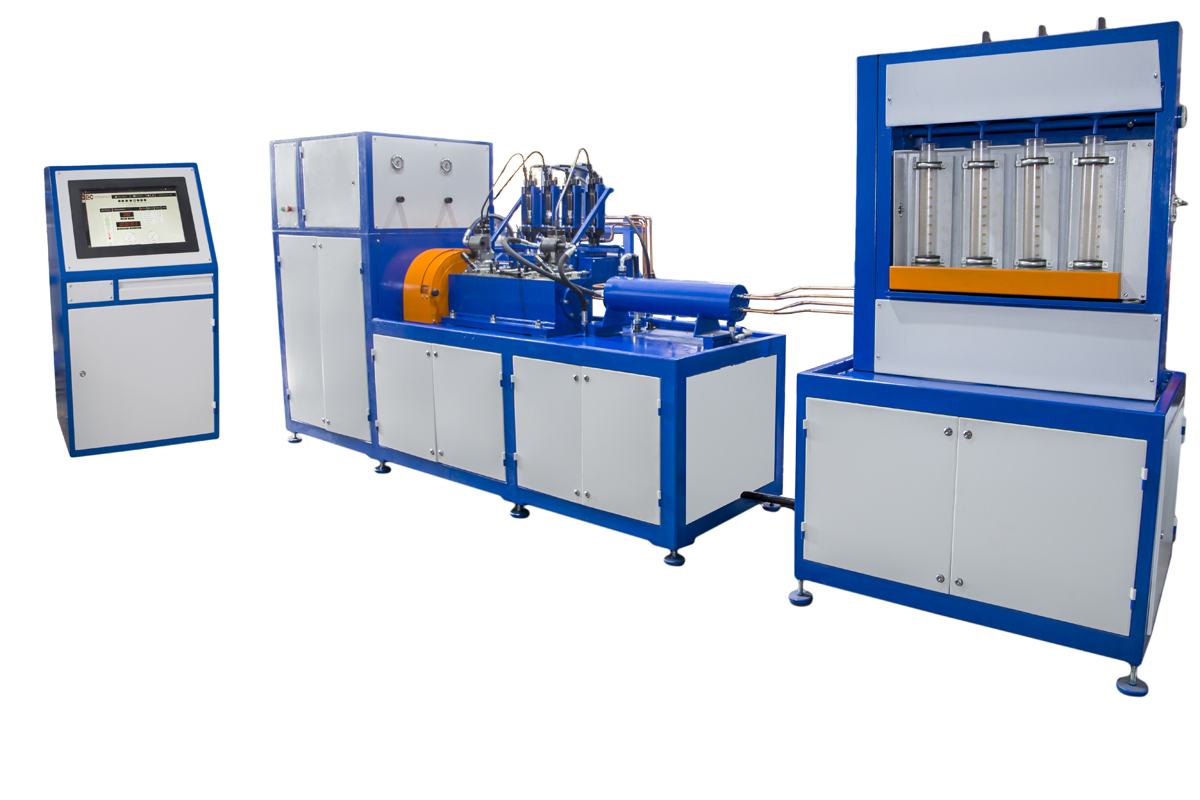

Стенд состоит из силового модуля и пульта управления.
Применение стенда позволяет существенно сократить временные затраты на ремонт и повысить качество обслуживания топливных насосов высокого давления (ТНВД), что, в свою очередь, способствует увеличению срока службы дизельных двигателей и снижению расходов на ремонт.
| Наименование параметра |
Значение |
| Потребляемая мощность, не более, кВт |
26 |
| Напряжение сети, В |
380 |
| Частота сети, Гц |
50 |
| Количество испытуемых насосов (всего)*, шт. |
8 |
| Привод кулачкового вала |
Асинхронный двигатель с частотным преобразователем |
| Мощность привода кулачкового вала, кВт** |
7,5 — 22 |
| Передача |
Клиноременная |
| Диапазон регулирования и контроля давления топлива, МПа (кгс/см2) |
0-4,5 (0-45) |
| Диапазон регулирования и контроля температуры топлива, ºС |
20-25 |
| Объем топливного бака, л |
110 |
| Охлаждение топлива |
водяное/воздушное |
| Объем мензурки, см³ |
1000 |
| Габаритные размеры стенда *** |
2300х1300х1800 |
| Габаритные размеры пульта управления |
700х500х 1350 |
| Масса стенда, кг*** |
1600 |
* Количество испытуемых насосов согласовывается в техническом задании.
** Мощность привода кулачкового вала зависит от количества испытуемых насосов.
*** Габаритные размеры и масса стенда зависят от количества испытуемых насосов.
| Наименование | Кол-во |
| Стенд для испытания и регулировки ТНВД | 1 шт. |
| Пульт управления | 1 шт. |
| ПК (системный блок, панель оператора, принтер, источник бесперебойного питания) | 1 комп. |
| Приспособление для определения ВМТ | 1 шт. |
| Моментоскоп | 1 шт. |
| ЗИП | 1 комп. |
| Эксплуатационная документация | 1 комп. |
* Комплект поставки согласовывается в техническом задании.
Автоматизированный стенд для испытания и регулировки топливных насосов высокого давления (ТНВД) дизеля 10Д100 СТ.441439.105
Автоматизированный стенд настройки и обкатки регуляторов частоты вращения (РЧО) Д50.36сб тепловозных дизелей Д50 СТ.441439.101М
Автоматизированный стенд для испытания и регулировки топливных насосов высокого давления дизеля Д49, Д50 СТ.441439.109
Точная стоимость Автоматизированного стенда для испытаний и регулировки топливных насосов высокого давления (ТНВД) дизеля Д49 (СТ.441439.103) рассчитывается индивидуально в зависимости от комплектации и объёма заказа. Для получения коммерческого предложения оставьте заявку на сайте или позвоните нам.
Срок изготовления Автоматизированного стенда для испытаний и регулировки топливных насосов высокого давления (ТНВД) дизеля Д49 (СТ.441439.103) составляет до 120 дней. Точные сроки уточняются при оформлении заказа в зависимости от текущей загрузки производства.
На Автоматизированного стенд для испытания и регулировки топливных насосов высокого давления (ТНВД) дизеля Д49 (СТ.441439.103) предоставляется гарантия 12 месяцев с возможностью продления. Гарантийное обслуживание включает устранение производственных дефектов без дополнительной оплаты.
Автоматизированный стенд для испытания и регулировки топливных насосов высокого давления (ТНВД) дизеля Д49 может быть адаптирован под конкретные требования заказчика: тип локомотива, серию, особенности эксплуатации. Для обсуждения технического задания свяжитесь с нашими инженерами.
В комплект поставки Автоматизированного стенда для испытаний и регулировки топливных насосов высокого давления (ТНВД) дизеля Д49 (СТ.441439.103) входит: паспорт изделия, руководство по эксплуатации, техническое описание, сертификаты. Полный перечень документации уточняется при заключении договора.
Завод «Стандарт» выполняет шефмонтаж и пусконаладочные работы для Автоматизированного стенда для испытаний и регулировки топливных насосов высокого давления (ТНВД) дизеля Д49 (СТ.441439.103) на территории заказчика. Услуга включает установку, подключение и демонстрацию работы оборудования для персонала и первичные испытания.
Стенд предназначен для испытания и регулировки насосных секций ТНВД 1ТН (для дизелей 2Д49), устанавливаемых на тепловозах 2ТЭ116, 2ТЭ10В и аналогов. Программы испытания соответствуют нормам ОАО «РЖД» по ремонту топливной аппаратуры дизеля Д49.
При испытании задаются и контролируются: цикловая подача при различных числах оборотов, подача при пусковой частоте, давление начала впрыска, угол начала нагнетания. Все параметры соответствуют картам регулировки насоса из руководства по ремонту Д49.
Стенд воспроизводит частоту вращения, давление топливоподачи и температуру испытательного топлива, соответствующие условиям работы насоса на дизеле. Это обеспечивает достоверность результатов регулировки.
В автоматизированной версии стенда протоколы испытания архивируются с идентификатором насоса. Это позволяет отслеживать изменение характеристик насоса между ремонтами и выявлять тенденции к ухудшению состояния.
