Установка домкратная стационарная (УДС-120, УДС-160, УДС-200) ТТ.454854.325

Назначение: установка предназначена для подъема вагонов и полувагонов, локомотивов, путевых машин и цистерн с целью их ремонта или замены колесных пар (тележек), в условиях локомотивных депо и ремонтных заводов.

Дополнительная информация по установке домкратной стационарной (УДС)

Установка домкратная стационарная (УДС-120, УДС-160, УДС-200) представляет собой специализированное подъемное оборудование, предназначенное для вертикального подъема и удержания подвижного состава с целью проведения ремонтных, сервисных и инспекционных работ на предприятиях железнодорожной отрасли.

УДС-160 использует механический принцип действия, обеспечивая надежность и долговечность в эксплуатации.

Данная статья подробно рассматривает конструктивные особенности, принцип работы, технические характеристики и области применения УДС-160 на предприятиях, обслуживающих подвижной состав.

Конструктивные особенности и принцип работы

УДС-160, как следует из названия, является стационарной установкой, что подразумевает ее фиксацию к полу или фундаменту.

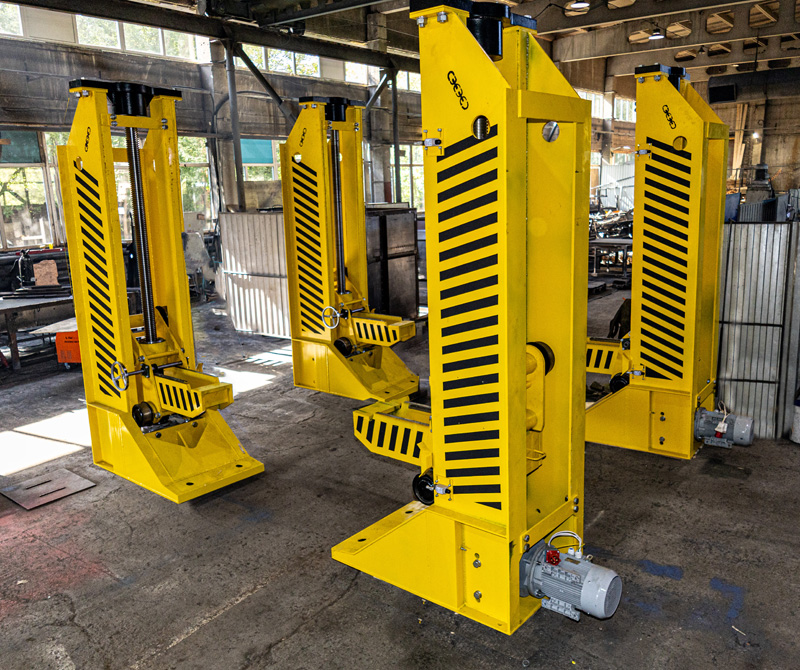

Основными элементами конструкции являются:

• Станина: Массивная, сварная конструкция, обеспечивающая устойчивость и несущую способность всего домкрата. Станина изготавливается из высокопрочной стали и служит основанием для установки всех остальных компонентов домкрата.
• Домкрат: Установка как правило состоит из 4 домкратов, но может варьироваться в зависимости от модификации и требований заказчика.
• Винтовая передача: Ключевой элемент механизма подъема, состоящий из винта и гайки. Вращение винта приводит к перемещению гайки (и, соответственно, подъемной платформы), обеспечивая подъем или опускание груза. Используется принцип преобразования вращательного движения в поступательное.
• Электродвигатель и редуктор: Электродвигатель обеспечивает вращение винта через редуктор. Редуктор служит для увеличения крутящего момента и уменьшения скорости вращения винта, обеспечивая необходимую грузоподъемность и плавность хода.
• Грузовая балка: Элементы, непосредственно контактирующие с поднимаемым объектом (подвижным составом). Конструкция платформы универсальная может быть использована для различных типов подвижного состава (вагоны, локомотивы и т.д.).

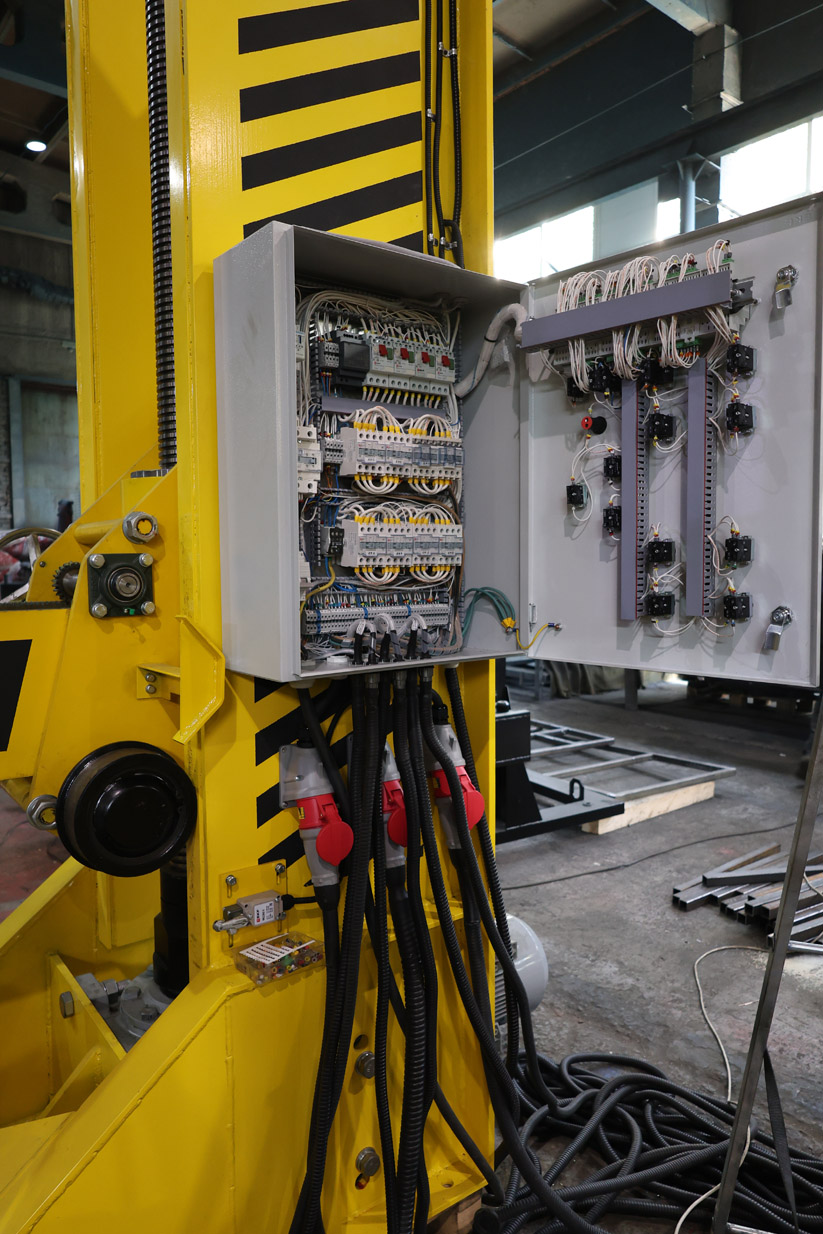

• Система управления: Электрическая система управления, обеспечивающая контроль за работой электродвигателя, а также защиту от перегрузок и аварийных ситуаций. Как правило, включает в себя пульт управления с кнопками подъема/опускания и аварийной остановки, а также датчики положения.

Принцип работы УДС-160 основан на преобразовании вращательного движения электродвигателя в поступательное движение подъемной платформы посредством винтовой передачи. Оператор управляет работой домкрата с помощью пульта управления, активируя электродвигатель, который через редуктор приводит во вращение винт. Вращение винта заставляет гайку (связанную с подъемной платформой) перемещаться вверх или вниз, поднимая или опуская подвижной состав.

Технические характеристики

Технические характеристики УДС-160 могут варьироваться в зависимости от конкретной модели и конфигурации, однако основные параметры, определяющие функциональность установки, остаются неизменными:

• Грузоподъемность: Обычно составляет 160 тонн (отсюда и название УДС-160), но может варьироваться в зависимости от потребностей предприятия (120 тонн, 200 тонн, и т.д.).
• Высота подъема: Определяется максимальной высотой, на которую можно поднять подъемную платформу. Зависит от конструкции и может достигать нескольких метров.
• Скорость подъема/опускания: Зависит от мощности электродвигателя и передаточного числа редуктора. Обычно составляет несколько миллиметров в секунду.
• Мощность электродвигателя: Определяет грузоподъемность и скорость подъема.
• Напряжение питания: Обычно 380 В (трехфазное).
• Габаритные размеры: Зависят от конфигурации установки, количества подъемных колонн и высоты подъема.
• Тип привода: Механический (винт-гайка).
• Система управления: Электромеханическая.

Применение на предприятиях, обслуживающих подвижной состав

УДС-160 находит широкое применение на предприятиях, занимающихся обслуживанием и ремонтом подвижного состава железнодорожной отрасли.

Вот некоторые из основных областей применения:

• Подъем вагонов и локомотивов для проведения ремонтных работ: УДС-160 позволяет поднимать вагоны и локомотивы на необходимую высоту для проведения различных ремонтных работ, таких как замена колесных пар, ремонт ходовой части, кузовной ремонт и т.д.
• Техническое обслуживание подвижного состава: УДС-160 используется для проведения планового технического обслуживания подвижного состава, включая осмотр, смазку и регулировку узлов и агрегатов.
• Формирование колесных пар: УДС-160 может использоваться для подъема вагонов при формировании колесных пар, обеспечивая удобство и безопасность работы.

Преимущества механической системы подъема

УДС-160, использующая механическую передачу «винт-гайка», обладает рядом преимуществ:

• Надежность и долговечность: Механическая система подъема более надежна и долговечна, чем гидравлическая, т.к. в ней меньше компонентов, подверженных износу и поломкам.
• Отсутствие утечек жидкости: В механической системе отсутствует риск утечек гидравлической жидкости, что снижает риск загрязнения окружающей среды и упрощает обслуживание.
• Стабильность положения: Механическая передача обеспечивает более стабильное положение поднимаемого груза, чем гидравлическая, поскольку она не подвержена постепенному опусканию из-за утечек или сжатия жидкости.
• Простота обслуживания: Механическая система относительно проста в обслуживании и не требует специализированного персонала для ремонта.

Установка домкратная стационарная (УДС-120, УДС-160, УДС-200) является надежным и эффективным решением для подъема и удержания подвижного состава на предприятиях железнодорожной отрасли.

Механический принцип действия обеспечивает долговечность, стабильность и простоту обслуживания. УДС находит широкое применение благодаря своей надежности и безопасности, являясь незаменимым элементом оснащения ремонтных депо и сервисных центров.

Выбор конкретной модели и конфигурации установки УДС (железнодорожного домкрата) должен осуществляться с учетом специфических потребностей предприятия и требований к грузоподъемности, высоте подъема и типу обслуживаемого подвижного состава.
