Завод специализированного оборудования «Стандарт»

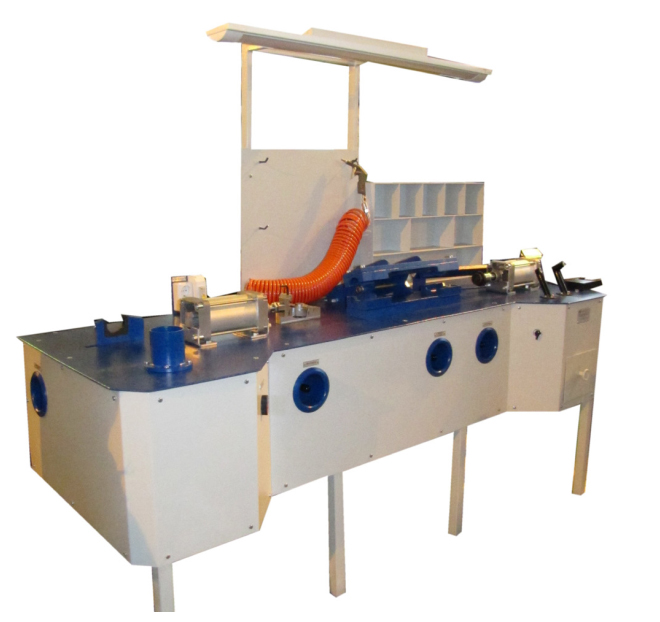

Стенд для ремонта соединительных рукавов

Ваш технический специалист

Копнин Сергей Леонидович

коммерческий директор

Гарантия:

Гарантия 12 месяцев с возможностью продления

Доставка:

транспортной компанией,
ж/д доставка,
самовывоз (г. Омск)

Срок изготовления:

Срок изготовления
до 120 дней

Назначение оборудования:

Стенд предназначен для проведения операций по разборке и сборке соединительных рукавов, таких как Р17Б, Р17Б-01, Р36-01, Р36А, Р36Б, Р36В и Р36Г. Он соответствует требованиям, установленным в «Общем руководстве по ремонту тормозного оборудования вагонов № 732-ЦВ/ЦЛ».

Оснащение стенда технологическим оборудованием значительно сокращает время, необходимое для выполнения ремонтных работ, и облегчает труд оператора. Надежная фиксация резинотканевой трубки рукава обеспечивается с помощью пневматических цилиндров. Это позволяет легко выпрессовывать и запрессовывать соединительные головки и наконечники.

Стенд также оснащен приспособлениями для демонтажа и монтажа хомутов, откусывания болтов крепления хомутов, снятия фасок с торцевых частей резинотканевой трубки и просветки внутренней поверхности рукава. Это обеспечивает высокое качество и точность выполнения операций.

Для удобства работы стенд имеет эргономичный дизайн. Он может быть адаптирован под различные модели и размеры соединительных рукавов.

Использование стенда позволяет значительно повысить производительность труда, снизить риск травматизма и улучшить качество ремонта.

Наименование параметра

Значение

Установленная мощность, не более, кВт

2

Напряжение питающей сети, В

220

Частота питающей сети, Гц

50

Давление в пневматической системе стенда, кгс/см2

5-8

Габаритные размеры стенда

2300х1000х1900

Масса общая, кг

500

Наименование Кол-во
Стенд для ремонта соединительных рукавов 1 шт.
ЗИП 1 комп.
Эксплуатационная документация 1 комп.

* Комплект поставки согласовывается в техническом задании.

  • Раскомплектование и комплектование рукавов.
  • Контроль состояния внутренней поверхности резинотекстильной трубки.
  • Контроль деформации гребня соединительной головки Р-17.
  • Контроль расстояний от торца резинотекстильной трубки до хомутиков и между ушками хомутика.
  • Контроль длины резинотекстильной трубки.
  • Снятие фасок с резинотекстильных трубок.
  • Откусывание болтов крепления хомутиков.
  • Обжатие хомутиков.
  • Зачистка резьбы наконечников.
  • Стенд должен быть установлен на устойчивую и ровную поверхность.
  • Качество электрической энергии в системах электроснабжения должно соответствовать ГОСТ 32144-2013.
  • Подвод сжатого воздуха 4-го класса чистоты в соответствии со стандартом DIN ISO 8573-1, либо 3-го класса в соответствии с ГОСТ 17433-80, а также давление сжатого воздуха должно быть в диапазоне от 6 кгс/см2 до 8 кгс/см2.
